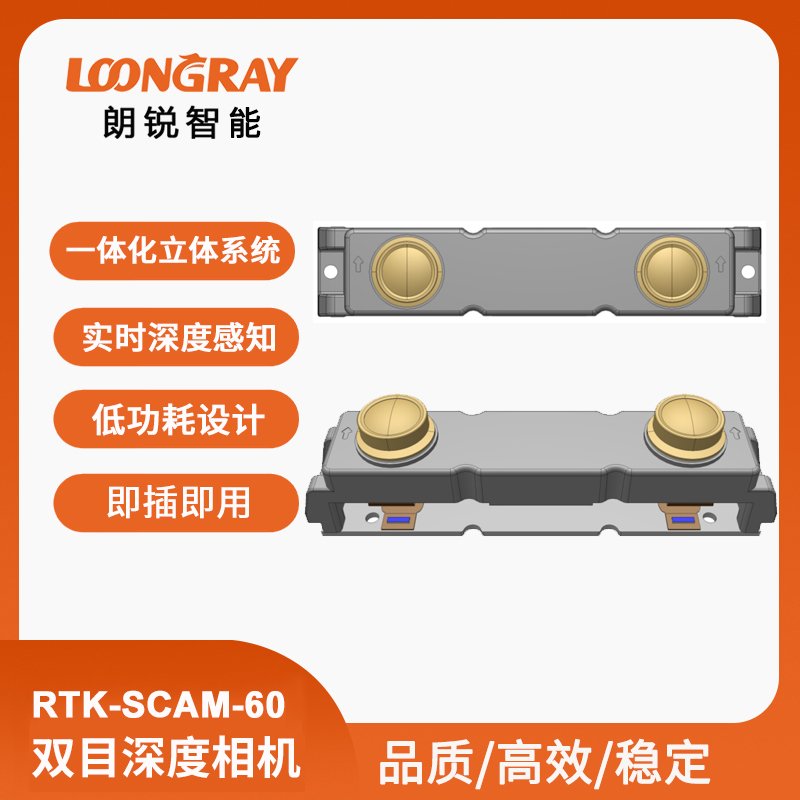

瀏覽器自帶分享功能也很好用哦~RTK-SCAM-60雙目相機規格書
一、產品概述
本產品是一款高精度、5V 供電的雙目立體視覺相機。它由兩個經過精密同步和校準的單獨相機組成，固定基線為 60mm，專為三維空間感知與距離測量而設計。通過內置的立體匹配算法，可直接輸出高精度的深度圖與點云數據。
產品即插即用，無需外部電源，普遍適用于機器人導航、三維重建、體積測量、避障檢測和互動娛樂等領域。既可滿足室內環境，又可滿足室外復雜光照條件及惡劣天氣，滿足使用溫度范圍。同時能提供相應的感知算法。
模組基于歐冶SD3589高性能SOC，具備高強的ISP圖像處理能力，可針對不同環境，輸出高質量的圖像。內置DPU單元，可輸出好的的深度圖像。4T算力的NPU單元，可高效運行相應的感知算法，便于機器人上的應用和集成。
二、主要特性
1. 一體化立體系統： 出廠前已完成雙相機同步觸發、硬件對齊和高精度立體校準，用戶無需復雜的標定流程。
2. 主動同步： 左右相機使用 Global Shutter Sensor，圖像采集由硬件信號嚴格同步，有效消除運動模糊。
3. 精密機械結構： 堅固的金屬/工程外殼確保 60mm 基線在各類工況下保持穩定，保證測量精度。
4. 即插即用： 符合 UVC 協議和 MIPI_CSI 傳輸協議，通過 USB3.0 接口或 MIPI 接口同時完成供電和數據傳輸，集成簡便。
5. 實時深度感知： 提供完整的 SDK，支持實時輸出深度圖、校正后 RGB 彩色圖。
6. IMU數據：同步輸出三軸加速度計和三軸陀螺儀，時間戳和視頻幀嚴格對齊。
7. 低功耗設計： 整體功耗優化，可由標準電腦 USB 端口穩定供電。
三、規格參數
3.1. 系統規格
? 雙核 ARM 64 位 Cortex A55 處理器
? 高性能 ISP 圖像處理引擎
? 高效人工智能處理引擎 NPU INT8 算力 2~4T
? MIPI 接口，實時響應
? USB 3.0 接口，適配性強
? 大視場角，更寬視野范圍
3.2. 產品規格
項目 | 規格 |
傳感器配置 | 兩個全局快門CMOS傳感器 |
基線長度 | 60mm (固定) |
測距范圍 | 0.3m ~ 16m |
同步方式 | 硬件同步 |
數據接口 | USB 3.0 Type-C (兼容 USB 2.0，建議使用 USB3.0) |
MIPI_TX_CSI + 1.5Mbps 串口 + I2C | |
供電 | DC 5V ±5% (通過 USB 接口取電) |
整機功耗 | 小于2.5W (典型值 2.0W)，哨兵模式小于2W |
二次開發 | 雙核A55@1.0GHz，NPU@4.0Tops， 支持相機內做 AI 感知、SLAM |
3.3. 圖像參數
規格 | 參數 | |
深度輸出格式 | 16 位無符號整數 (單位：1/4 毫米) | |
RGB 圖像 | 分辨率/幀率 | 640×480（1280×1080）/25fps |
數據格式 | YUV422 | |
FOV | H80±3°, V60±2° | |
Depth 圖像 | 分辨率 | 640×400（1280×720）/25fps |
數據格式 | RGB888 | |
FOV | H78°, V45° | |
啟動時間 | ≤2S | |
3.4. 單目相機規格 (單顆)
項目 | 規格 |
傳感器類型 | 1/3.2”全局快門CMOS |
較高分辨率 | 1280×1080 @30fps(HD) |
像素尺寸 | 3.0um×3.0um |
鏡頭接口 | M12 |
水平視場角(FOV) | 80±3° |
3.5. 深度性能
項目 | 規格 |
深度圖分辨率 | 較高支持1280×720 @30fps |
測距范圍 | 0.3m - 16m |
精度（距離d） | 0.3m - 2m ：±m(xù)ax(2cm，d×1%) |
2m - 5m ：±d×2% | |
5m - 16m ：精度逐漸下降，可用于物體檢測與粗略測距 |
精度示例：
? 在1m處，精度為 ±m(xù)ax(2cm, 1cm) = ±2cm。
? 在2m處，精度為 ±m(xù)ax(2cm, 2cm) = ±2cm。
? 在3m處，精度為 ± 3m × 2% = ±6cm。
? 在4m處，精度為 ± 4m × 2% = ±8cm。

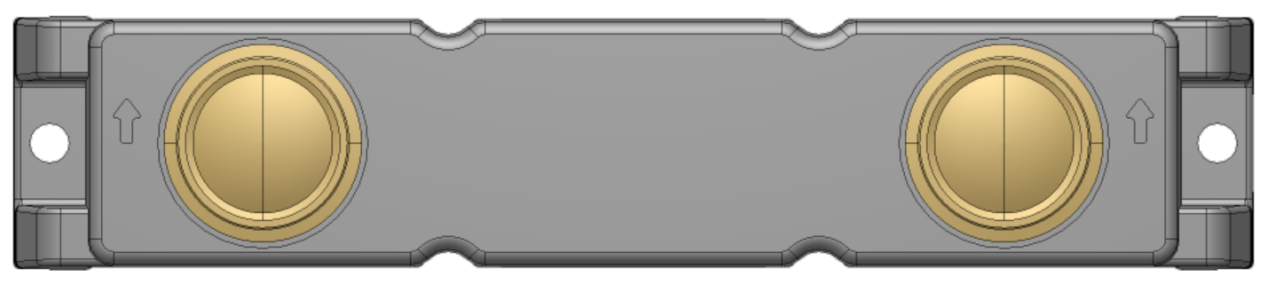

四、機械與環境規格
項目 | 規格 |
產品尺寸 | 約：150mm×60mm×40mm不含外殼 |
重量 | 約150g |
外殼材質 | 鋁合金+工程塑料 |
工作溫度 | 0°C～+45°C |
存儲溫度 | -20°C～+60°C |
濕度 | 20%~80% RH(無冷凝) |
五、軟件與開發支持
1. 開發環境
2 操作系統： Windows 10/11, Linux (Ubuntu 18.04+), macOS (部分功能)
2 開發接口： 提供 C/C++, Python, C# API
2 SDK 功能：
ü 相機參數控制（曝光、增益、白平衡）
ü 左右原始圖像采集
ü 深度圖計算與輸出
ü RGB-D 對齊（彩色圖與深度圖對齊）
2 第三方支持： 支持 OpenCV, PCL, ROS, HALCON 等開源和商業庫。
2. 系統要求
n USB端口：推薦使用USB 3.0及以上端口以確保深度數據穩定高速傳輸。
n 處理器：建議使用Intel Core i7或同等性能以上的處理器，用于實時計算深度圖。
n 內存：建議 8GB RAM 及以上。
n 操作系統：64位Windows 10/11 或 Linux。
n 嵌入式設備可使用 MIPI 或 USB3.0 接口
六、實現效果
七、訂購信息
型號 | 描述 |
STEREO-CAM-60-U3 | USB3.0雙目相機，含數據線與SDK |
STEREO-CAM-60-MIPI | USB3.0雙目相機，帶MIPI輸出,含數據線 |
八、免責聲明與備注
1. 上述測距精度為在室內光照良好、物體紋理豐富的理想實驗室環境下測得。實際精度可能因環境光照、物體特性（反光、無紋理）、相機參數設置等因素而有所不同。
2. 本規格書內容只供參考，本公司保留在不另行通知的情況下修改產品設計和規格的權利。
3. 產品外觀與尺寸以實物為準。

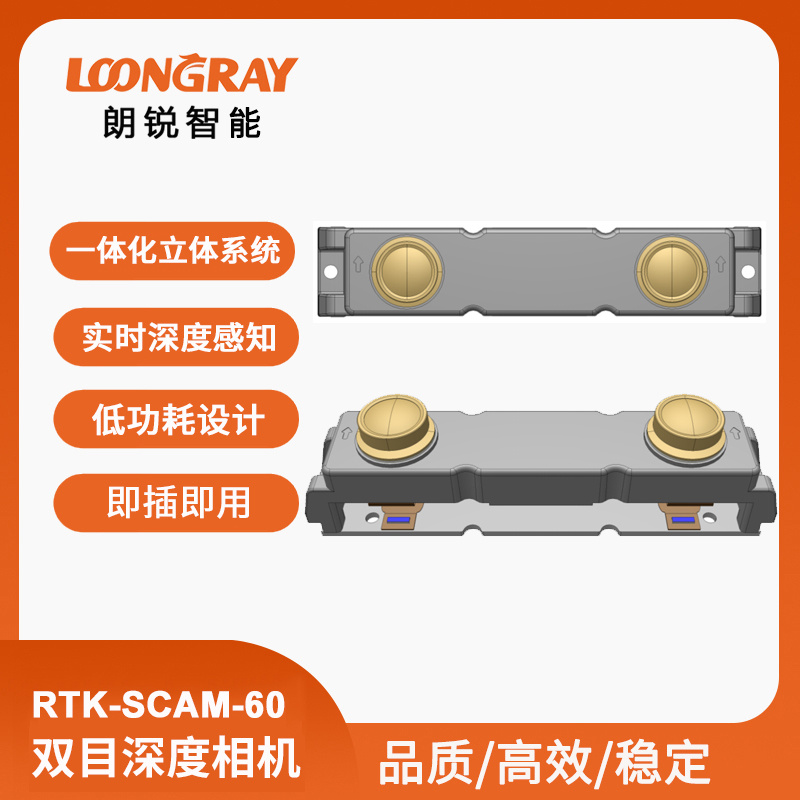

RTK-SCAM-60雙目相機
